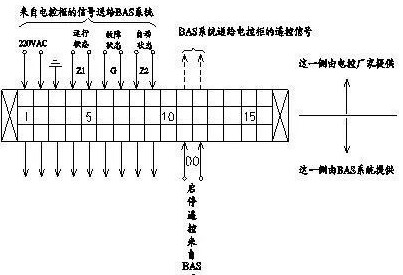

BA系統我先大家都很陌生，它主要掌控了整個建筑的電路設備，對電力設備的輸送、管理以及檢測的工作，在樓宇建筑系統要與眾多機電設備進行聯機控制才能完成相應的功能，這些機電設備必須滿足BA系統的特定要求，才能達到控制目的。為此對這些聯機電氣設備提出具體要求： 對各種動力控制柜的要求： 一、動力控制柜主要包括： 1、空調機與新風機組的送風機動力控制柜； 2、 冷凍泵，冷卻泵及冷卻塔風扇的動力控制柜； 3、生活水泵及污水泵的動力控制柜； 4、電梯的動力控制柜； 5、 照明控制柜。 二、在這些動力控制柜中必須有手動/自動轉換功能， 即在手動狀態下只能通過手動按鈕就地操作被控設備的起。停。 此時BA系統的自動控制不起作用。 在自動狀態下手動操作不起作用， 只能通過BA系統的自動控制信號操作。 三、各種動力控制柜要給BA系統三種“無源”狀態信號： 1、 設備運行狀態信號：取自主交流接觸器的輔助常開接點； 2、 設備故障報警信號：取自熱繼電器的輔助常開接點；這里需說明一點， 如果選用的熱繼電器只有三個輔助接點， 這時公共點與常開接點不能直接采用。 因為這是“有源” 接點， 必須用中間繼電器轉換一下， 用中間繼電器的常開接點送出， 作為設備故障報警信號送給BA系統。 3、 手/自動狀態信號： 在轉換開關打到自動控制狀態下， 應給BA系統一組“無源”常開接點， 取自轉換開關本身的輔助接點或另加一個中間繼電器均可。 4、 強調提出上述三個信號一定是“無源”接點， 千萬不能將帶有220V 電壓的接點信號送給BA系統。 一旦發生， BA系統的輸入模塊將被燒壞。 5、 BA系統送給各種動力控制柜的起停信號是“無源”接點， 即所謂的“干接點”,接點電壓應按220VAC考慮。 6、 BA系統與各種動力控制柜互有信號往來。 雙方的交接面是設在動力控制柜中的一組專用接線端子， 接線端子要有明顯接點內容標志。 , 并約定如下：
7、BA系統的端子應做成獨立的端子排。 我企是專業生產動力柜、仿威圖柜的廠家，產品質量可靠、價格實惠，歡迎廣大客戶前來選購。 |
